Equipos auxiliares HPGR

Además de ofrecer soluciones de sistemas, nuestra empresa también proporciona a los clientes equipos de apoyo para los rodillos de molienda de alta presión (HPGR), como la criba de clasificación en seco ultrafina, el separador magnético en seco y el separador de nuevo tipo para minas.

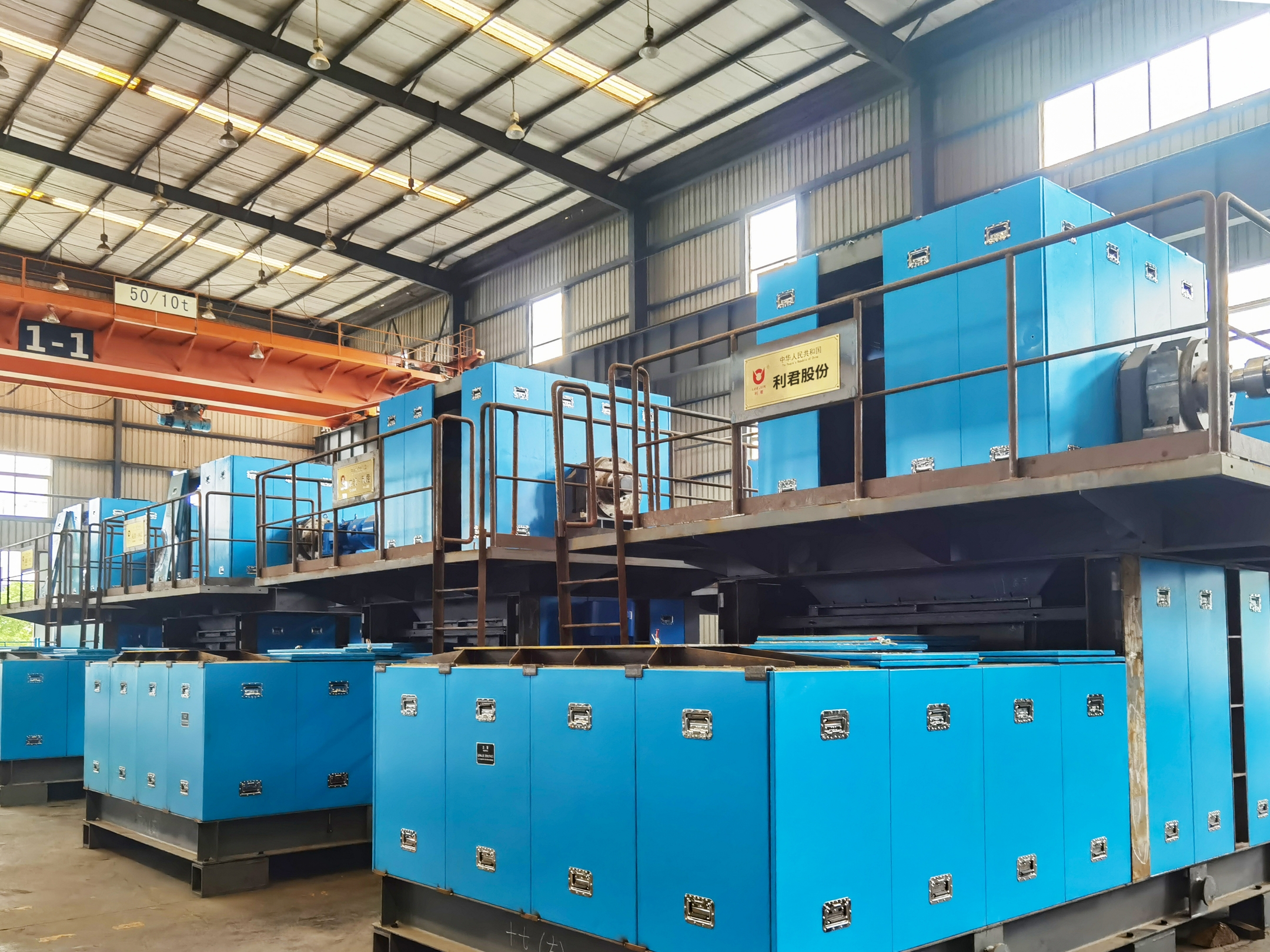

Criba en seco ultrafina de la serie HZ

La eficaz criba en seco ultrafina desarrollada especialmente para HPGR es capaz de cribar materiales ultrafinos de 0,5 mm, con una capacidad de procesamiento individual que alcanza las 1000 t/h como mínimo.

Gracias a la tecnología patentada de superficie de criba de clasificación de partículas eficiente y ultrafina y al diseño antibloqueo de los orificios de la criba, la eficacia de cribado es superior al 85 %.
Diseño de alta frecuencia, baja amplitud y gran fuerza de excitación.
Excelente diseño combinado de la superficie de la criba, que prolonga eficazmente su vida útil.
Vibración de frecuencia ultraalta, sin obstrucciones de los orificios de la criba.
Aislamiento secundario de las vibraciones, que apenas afecta a los cimientos.
Excitador de vibraciones de alta precisión, con un ruido inferior a 80 dB.
Conjunto completo de sensores, con parámetros de cribado accesibles a PLC y modo desatendido
Instalación sencilla de la placa de cribado y diseño modular.
Estructura totalmente sellada de la criba, que permite una prevención y recogida del polvo excelentes.
Estructura compacta, menor ocupación de espacio y ahorro de inversión.

Criba en seco ultrafina de la serie HZ

Tabla de los principales parámetros técnicos

Especificación y modelo	Capacidad de procesamiento	Tamaño para la inserción de materiales	Humedad de la inserción de materiales	Abertura inferior de la criba	Eficacia de cribado	Potencia del motor
HZ500A	400-700 t/h	<75 mm	≤4%	0.5 mm	>85%	30x2+15x2 kW
HZ850A	700-900 t/h	<75 mm	≤4%	0.5 mm	>85%	37x2+15x2 kW
HZ1000A	900-1100 t/h	<75 mm	≤4%	0.5 mm	>85%	45x2+22x2 kW
HZ1250A	1100-1400 t/h	<75 mm	≤4%	0.5 mm	>85%	55x2+22x2 kW
HZ350B	600-800 t/h	<75 mm	≤4%	0.5 mm	>85%	30x2 kW
HZ500B	900-1100 t/h	<75 mm	≤4%	0.5 mm	>85%	37x2 kW
* Los parámetros de selección anteriores son solo de referencia. Los parámetros de selección específicos se basarán en los datos de cribado experimentales y se proporcionarán tras el diseño del plan del proceso de cribado.

Separadores magnéticos en seco de la serie PDM

Introducción a los puntos fuertes y las características de los separadores en seco de minerales de la serie PDM finos:

Desarrollados para la separación en seco de los materiales de partículas microfinas. Diseño único del sistema magnético y el campo magnético giratorio gradualmente variado. Resuelve eficazmente el problema de las inserciones de partículas finas durante la separación en seco para obtener concentrados de separación en seco de alta calidad y desechar simultáneamente la escoria.
Aplicable a la separación magnética en seco de magnetita y otros materiales de menos de 3 mm. Junto con el proceso HPGR, pueden obtenerse concentrados, residuos intermedios y escoria una vez realizada la clasificación primaria. Además, los residuos intermedios pueden devolverse a HPGR para triturarse de nuevo, mejorando aún más la liberación de menas y la ley del concentrado, y reduciendo también la pérdida de hierro magnético en la escoria.
Gran capacidad de procesamiento, estructura sencilla, mantenimiento cómodo y buenas propiedades de sellado.
Para conservar la energía, se adopta el sistema de imanes permanentes. Sin consumo de corriente magnetizante y el costo de funcionamiento del equipo es bajo. Para conservar el agua, se adopta la separación en seco.

Separadores magnéticos en seco de la serie PDM

Tabla de los principales parámetros técnicos (Parcial)

Especificación y modelo	Diámetro X Ancho del rodillo	Humedad de la inserción de materiales	Rendimiento	Tamaño para la inserción de materiales	Potencia del motor
PDM1200/2000	1200x2000 mm	≤1%	150-250 t/h	0-3 mm	15+30 kW
PDM1200/3500	1200x3500 mm	≤1%	300-500 t/h	0-3 mm	30+55 kW
* Los parámetros técnicos anteriores son solo de referencia. Los parámetros de selección específicos se basarán en los datos experimentales y se proporcionarán tras el diseño del plan del proceso.

Separador de la serie CLXT para minería

Se aplica en la industria de la mina de metales bases, para materiales de alta densidad y clasificación en seco de partículas microfinas.

La inserción de materiales central y la bandeja esparcidora mejorada permiten que los materiales se distribuyan de forma más uniforme con una gran eficacia de separación del polvo.
Gracias a la estructura de salida de aire inferior, la capacidad de inserción de materiales y el rendimiento son mayores en las mismas condiciones de volumen de aire, y el consumo de energía del sistema se reduce.
La altura del rotor se incrementa adecuadamente, gracias a lo cual se prolonga la separación de partículas, se mejora la eficiencia del concentrador de polvo y se consigue una mayor estabilidad en el rendimiento de clasificación.
Estructura compacta, diseño aerodinámico óptimo, baja resistencia del equipo y bajo consumo de energía.
Funcionamiento sencillo, ajuste cómodo de la finura y bajo costo de mantenimiento del equipo.

Separador de la serie CLXT para minería

Tabla de los principales parámetros técnicos (Parcial)

Especificación y modelo	Volumen de aire	Volumen de inserción de materiales	Salida del producto acabado	Finura del producto acabado	Potencia del motor
CLXT2650	255000-345000 m³/h	638-863 t/h	255-345 t/h	P80≤0.074 mm	160 kW
CLXT40120	612000-828000 m³/h	1530-2070 t/h	612-828 t/h	P80≤0.074 mm	280 kW
* Los parámetros técnicos anteriores son solo de referencia. Los parámetros de selección específicos se basarán en los datos experimentales y se proporcionarán tras el diseño del plan del proceso.
